磁力管道切开机适用于石油、化工、造船、发电机械建筑安装等厂矿企业的各种无缝钢管的切开与坡口切开·。

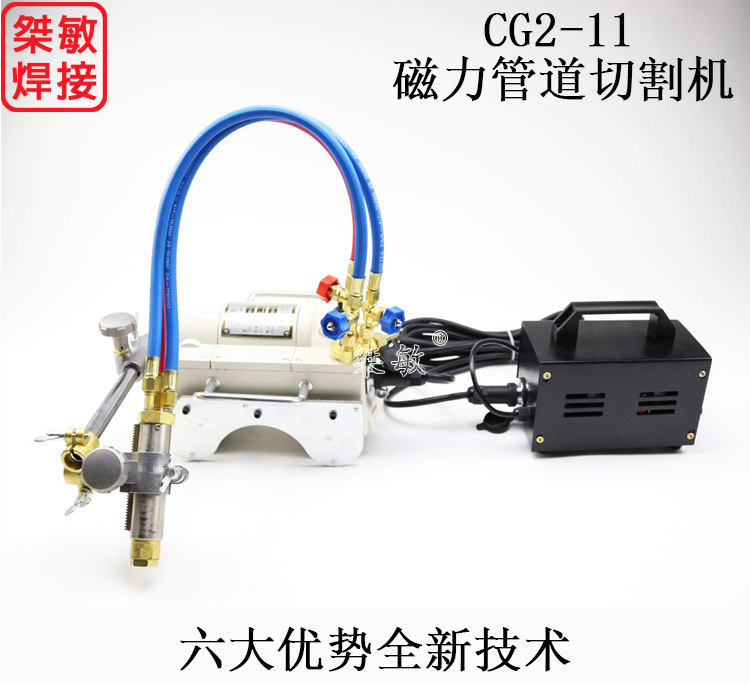

磁力管道切开机,具有两组四个磁性轮,通过传动组织主动盘绕钢管进行切开,切开工艺可选用氧-乙炔火焰,或氧-丙烷火焰.它适用于直径108mm以上的各种规格的无缝钢管切开与坡口.因为磁性轮的吸附力,该切开机也可在平、立、横、仰各种空间方位上进行全方位多向切开,切开与坡口可一次完结,运用该切开机可进步成效,保证质量,减轻劳动强度.
1、外观尺度与分量:机身外形尺度 350×240×220毫米( 长×宽×高) 机体分量 14.5公斤
2、切开规模:无缝钢管直径 φ108毫米以上均可 管壁厚度 5~50毫米
3、切开精度:在φ159~φ425毫米无缝钢管上切开一周,中心误差小于0.5毫米。切开与坡口外表粗糙度可到达12.5 -6.3
5、电动机: 选用70SZ08直流伺服电动机,转速6000转/分,功率:68瓦。
1.将切开机轻放在钢管上,避免将车轮磕碰变形,而且抓住把手,才能够进行切开作业;2.切开机在工作切开中,假如改动方向,必须先泊车,拨动倒顺开关,再开车,不能在工作过程中,直接改动行走方向,避免损坏电气原件和机械零件;3.切开开端前,先调理好适宜的氧气压力、乙炔压力,切开速度,切坡口视点.开端时调整氧-乙炔预热火焰移动割炬对准割口,待钢管加热到局化时,再翻开切开氧阀门进行切开,切开结束,封闭氧气及乙炔阀门,堵截电源.
2、关于钢管外表(磁性轮行走通过部位)要用钢丝刷把铁屑、铁锈等污物铲除洁净,在
4、切开机用完后,应放在磁性维护铁板上,存放在枯燥处避免滚轮生锈和发生退磁现象。
5、减速部份用二硫化钼9号油膏光滑,每半年左右应换一次,换前先用四氯化碳清洗,
6、磁性轮运用一段时间后(一般在一年左右),如发现有退磁现象,吸附力下降可拆下
7、运用过程中,发觉机器下坡激动量过大时,可翻开左上盖和右上盖,对左、右托架进
